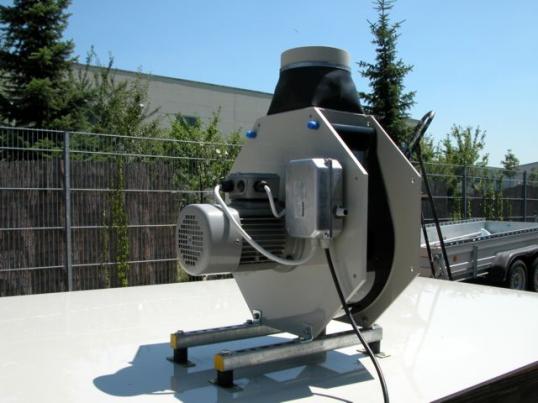

VAKUTEC® - Leichtbau Radialventilator VL
Baugrößen und Leistungsbereich:
VAKUTEC® - Leichtbauradialventilatoren mit der Typenbezeichnung VL sind einseitig saugende korrosionsfeste Gebläse. Gefertigt werden fünf verschiedene Baugrößen:
- VL-164 mit einem Ansaugdurchmesser von 160mm
- VL-184 mit einem Ansaugdurchmesser von 180mm
- VL-204 mit einem Ansaugdurchmesser von 200mm
- VL-254 mit einem Ansaugdurchmesser von 250mm
- VL-314 mit einem Ansaugdurchmesser von 315mm
Eingesetzt werden diese Radialventilatoren zur Absaugung von chemikalienbeladener Abluft, wie sie z.B. in chemischen Laboratorien oder der Galvanik vorkommt. Ermöglicht wird die kontrollierte Absaugung von Atmosphären bis zu einem Volumenstrom von 4.000 m³/h und einer Gesamtdruckerhöhung bis 1.500 Pa. Zu den oben bezeichneten Typen sind auf den folgenden Seiten die Leistungskurven aufgeführt.
Die Konstruktion der Ventilatoren mit Ansaug- und Ausblasestutzen in der Achsmitte ermöglicht den Einbau unabhängig von der Drehrichtung des Laufrades. Die Stellung der Ventilatoren kann durch Umbau der Montageschienen (lösen von 4 Schrauben) der Örtlichkeit angepasst werden. Die möglichen Stellungen können dem Maßblatt auf der letzten Seite entnommen werden.
Werkstoffe:
Die Gehäuse werden mit einem CNC-Bearbeitungszentrum aus Polypropylen (PP), Polypropylen schwerentflammbar (PPs), Polyvinylchlorid (PVC) und Polyethylen (PE) hergestellt und in massiver Schweißkonstruktion montiert. Entsprechend der UVV sind die Gehäuse mit einem Splitterschutz umgeben. Zur Serienausstattung gehören vier Schwingelemente, Manschetten an Saug- und Druckstutzen und Kondensatstutzen. Die Tragkonstruktion ist mit Montageschienen aus verzinktem Stahl ausgeführt.
Laufräder:
Die Laufräder der oben aufgeführten Typen werden aus Polypropylen (PPs) im Spritzgussverfahren bzw. in geschweißter Ausführung hergestellt. Bei Bedarf können die Laufräder auch aus Stahl mit einer korrosionsfesten Beschichtung geliefert werden. Sie sind serienmäßig mit 6 rückwärtsgebogenen Schaufeln bestückt.
Antriebe und Motoren:
Das Laufrad wird direkt über einen am Gehäuse angeflanschten Normmotor angetrieben. Der Antrieb ist ein Dreiphasen-Käfigläufer der Bauform B5 in Schutzart IP55. Die in den Leistungskurven fett dargestellten Kennlinien werden von den Standartdrehzahlen 1.000 / 1.500 / 3.000 Upm direkt getroffen.
Die anderen Kennlinien werden durch einen an das Gehäuse montierten FU-Regler (230V/50Hz Versorgungsspannung) erreicht. Bei Einsatz des FU-Reglers kann die Leistung des Ventilators vom Betreiber stufenlos geregelt werden.
Detaillierter Katalog mit Kennlinien und Massblättern als Download
